Газопоршневая электростанция 60 кВт (ЭГП-60) АГП-60, когенерационная установка КГУ-60, газогенератор 60 кВт на биотопливе (ГГУ-60)

Цена от 4 000 000 руб с НДС

Газопоршневая электростанция 60 кВт, АГ-60, АГ-60С-Т400, АГ-60С-Т400-1Р, АГ-60С-Т400-2Р, АГ-60С-Т400-3Р, газовые генераторы и электростанции 60 кВт российского производства, модель АГ-60, ЭГП-60, АГП-60, АП-60, АПК-60, ГГУ-60, КГУ-60, KG-60, КГПУ-60, ГПА-60, ГПУ-60, ГПЭС-60, ГЭС-60, БКИ, газогенератор 60 кВт на древесных отходах, двигатель ЯМЗ-236.Г (ЯМЗ-236М2), когенерационная газопоршневая установка 60 кВт, завод-производитель Дизель-Систем АГП-60 (ЭГП-60) ГПУ-60 газопоршневая установка, газогенератор 60 кВт (ГГУ-60) на щепе Газопоршневая электростанция 60 кВт, АГ-60, АГ-60С-Т400, АГ-60С-Т400-1Р, АГ-60С-Т400-2Р, АГ-60С-Т400-3Р, газовые генераторы и электростанции 60 кВт российского производства, модель АГ-60, ЭГП-60, АГП-60, АП-60, АПК-60, ГГУ-60, КГУ-60, KG-60, КГПУ-60, ГПА-60, ГПУ-60, ГПЭС-60, ГЭС-60, БКИ, газогенератор 60 кВт на древесных отходах, двигатель ЯМЗ-236.Г (ЯМЗ-236М2), когенерационная газопоршневая установка 60 кВт, завод-производитель Дизель-Систем
Газовые генераторные установки 60 кВт (75 кВА) с двигателем ЯМЗ-236, работающие на газовом топливе в островном и автоматическом режиме: природный газ, магистральный газ, метан, пропан-бутан (СУГ), попутный нефтяной газ, генераторный газ, биогаз, синтез-газ, пиролизный газ и т.д. Одиночная работа в параллель с сетью, групповая параллельная работа, групповая параллельная работа в параллель с сетью, системы утилизации тепла (когенерация, Мини-ТЭЦ), блочно-контейнерное исполнение, доставка и пусконаладочные работы выполняются по желанию Заказчика. Начато серийное производство газогенераторов 60 кВт на биотопливе (газоэлектростанции 75 кВА на биогазе)

Видео АГП-60 (ЭГП-60) ГПУ-60 газопоршневая установка, газогенератор 60 кВт (ГГУ-60) на щепе

Видео газопоршневой электростанции 60 кВт на базе двигателя ЯМЗ

Технические характеристики АГП-60 (ЭГП-60) ГПУ-60 газопоршневая установка, газогенератор 60 кВт (ГГУ-60) на щепе
Параметр Значение
Модель производителя АГ-60С-Т400-Р ЯМЗ
Страна производитель Россия
Год выпуска 2021
Аналогичное обозначение ГПУ-60, АГП-60, ЭГП-60, ГПЭС-60, АГ-60, KG-60, АП-60, ГПА-60, АПК-60, ГЭС-60, ГГУ-60, КГУ-60, БКГПЭА-60
Двигатель газовый (ГПД) ЯМЗ-236 (Россия)
Генератор синхронный (альтернатор) «Leroy Somer» Франция, Stamford «Cummins Inc» Англия, «Linz Electric» Италия
Режим работы круглосуточно Работа в режиме 24/7
«max» нагрузка генератора (80%) Оптимальный режим работы генератора (max) рекомендуется не более 80% от номинальной мощности ГПУ
«min» нагрузка генератора (30%) Оптимальный режим работы генератора (min) рекомендуется не менее 30% от номинальной мощности ГПУ
Регулятор оборотов Электронный
Базовая комплектация «Эконом» — без синхронизации в островном режиме Заслонка (смеситель) механическая — ручное регулирование соотношения воздуха и газа в топливной смеси
Максимальная комплектация «Maximum» — с синхронизацией в автоматическом и островном режиме Заслонка (смеситель) электронная — автоматическое регулирование соотношения воздуха и газа в топливной смеси по лямбда зонду
Топливная система Газовая рампа газовая линия
Свечи зажигания NGK, Bosch, Brisk
Система впуска воздуха Воздушный фильтр
Электрическая мощность 60 кВт (75 кВА)
Тепловая мощность 80 кВт
КПД электрический, % 44
КПД тепловой, % 45
КПД общий 89
Напряжение, В 400
Номинальный ток, А 108
Номинальная частота, Гц 50
Частота вращения двигателя, об/мин 1500
Номинальный коэффициент мощности 0,8
Расход газа при номинальной мощности (0,3 м3/ч х 1 кВт) 18 м3/ч
Давление газа (min / max) 0.05-6 кг/см2 (0.005-0.58 МПа)
Расход масла, % к расходу топлива 0,5
Заправочная ёмкость системы охлаждения двигателя (л) 48
Заправочная ёмкость системы смазки двигателя (л) 28
Гарантия 18 месяцев 3000 моточасов
Ресурс до капремонта 50000 моточасов
Виды газового топлива Природный газ, сжиженный, пропан-бутан (СУГ), сжатый газ, магистральный газ, попутный нефтяной газ, синтез-газ, пары больших дыханий резервуаров, промышленный газ, пиролизный газ, коксовый газ, биогаз, шахтный газ, газ сточных вод и т. д.
САУ — системы автоматического управления ГПУ (АГП) ГПЭС Шкаф управления ШУГГ в островном и автоматическом режиме
Щит (шкаф) 1-й степени автоматизации в островном режиме АГ-60.1 (ШУГГ-60.1) на базе контроллера ComAp, Huegli Tech, Lovato
Щит (шкаф АВР) 2-й степени автоматизации с автоматическим запуском АГ-60.2 (ШУГГ-60.2) на базе контроллера ComAp, Huegli Tech, Lovato
Щит (шкаф) 3-й степени автоматизации в автоматическом режиме параллельной работы — синхронизация АГ-60.3 (ШУГГ-60.3) на базе контроллера ComAp, Huegli Tech, Lovato
Параллельная работа с сетью, синхронизация между собой на базе контроллера InteliLite ComAP, Huegli Tech HT-GC-600, Lovato, Motortech
Щит АВР (обратная последовательность) АВР по схеме заказчика
Вводно-распределительное устройство (Щит ВРУ) По схеме заказчика
Подогрев щита автоматики Электрический
Система дистанционного мониторинга и управления электроагрегатом (витая пара) RS-485, RS-232
Автоматическая дозаправка моторного масла (АДММ) Система для автоматического поддержания уровня масла в картере двигателя
Электрический предпусковой подогреватель охлаждающей жидкости ОЖ двигателя ПОЖ 220V
Автономный дизельный предпусковой подогреватель охлаждающей жидкости ОЖ двигателя ПЖД-30
Габаритные размеры (мм): Длина х Ширина х Высота
Габариты открытой (ДхШхВ) мм 2210 x 1130 x 1525
Вес открытой, кг 1800
Габариты в капоте (ДхШхВ) мм 2290 х 1250 х 1660
Вес в капоте, кг 1980
Габариты в контейнере (ДхШхВ) мм 4000 х 2380 х 2500
Вес в контейнере, кг 3600
Рекомендуемый тип масла ГПД работающих на природном газе, состоящим в основном из метана ТНК GEO 404
Рекомендуемый тип масла ГПД работающих на попутных, сернистых и других газах ТНК GEO 408
Линейка масел для газопоршневых двигателей (ГПД) LUKOIL EFFORSE 4004, Shell Mysella XL, Petro-Canada Sentron LD 5000, Valvoline Premium Blue GEO LA 40, Premium Blue GEO-MA, PremiumBlue-GEO-15W-40, Castrol Duratec HPL
Ежедневное техническое обслуживание (ЕО) Один раз в сутки по окончании суточной работы
Техническое обслуживание по окончании периода обкатки (ТО-0) После первых 50 часов работы двигателя
Первое техническое обслуживание (ТО-1) Через каждые 250 часов работы двигателя
Второе техническое обслуживание (ТО-2) Через каждые 500 часов работы двигателя
Сезонное техническое обслуживание (СО) Проводится два раза в год при переходе с летней эксплуатации на зимнюю и с зимней на летнюю
Доставка по России и стран ЕАЭС
Экспорт товара на условиях INCOTERMS 2010
Цена АГП-60 (ЭГП-60) ГПУ-60 газопоршневая установка, газогенератор 60 кВт (ГГУ-60) на щепе различных вариантов исполнения
Режим параллельной работы (синхронизация с сетью и другими агрегатами) входит в стоимость газогенератора 3-й степени автоматизации (Maximum)
Модель Исполнение Цена с НДС 20%
АГ-60С-Т400-1Р
 на раме АГП-60.1 4 000 000
АГ-60С-Т400-3Р
 на раме АГП-60.3 4 600 000
АГ-60С-Т400-1РП
 капот ЭГП-60.1 4 250 000
АГ-60С-Т400-1РН
 контейнер ГПЭС-60.1 5 000 000
АГ-60С-Т400-3РН
 контейнер ГПЭС-60.3 5 600 000
Газогенератор 60 кВт на щепе
 ТПГ-4М ГГУ-60 по запросу

Купить ГПУ-60 (КГУ-60) ГГУ-60 газовый генератор 60 кВт с доставкой по России, Казахстану, Азербайджану, Узбекистану, Белоруссии, Грузии, Армении, Киргизии, Туркменистану и Таджикистану

Газопоршневая электростанция 60 кВт идеальный автономный источник электроэнергии для майнинг ферм. Для майнинга удобнее использовать газопоршневые установки 60 кВт открытого типа и в блочно-контейнерном исполнении, c автоматическим (электронным) регулированием соотношения воздуха и газа в топливной смеси по лямбда зонду.

АГП-60 ЯМЗ-236

Запрос ТКП технико-коммерческого предложения на поставку ГПУ-60 (АГ-60) ЭГП-60 российского производства

 Газопоршневая электростанция 60 кВт на ЯМЗ-236 (газовые генераторы и газогенераторные установки ГПУ-60, АГП-60, ЭГП-60) условия поставки и порядок расчетов:

  • предоплата 50% от общей суммы товара, для принятия заказа в производство
  • окончательный расчет — доплата 50% производится по факту готовности газопоршневой электростанции 60 кВт к отгрузке
  • срок отгрузки газопоршневой электростанции 60 кВт от 35-ти до 60-ти дней в зависимости от исполнения агрегата
  • гарантийный срок газопоршневой электростанции 60 кВт составляет 18 месяцев с момента поставки или 12 месяцев с момента ввода в эксплуатацию или 3000 м/ч в зависимости от того, что наступит ранее.
  • купить газопоршневую электростанцию 60 кВт (75 кВА) в Лизинг
  • калькулятор лизинга (расчет платежей по лизингу)
Техническое обслуживание ТО (ЕО, ТО-0, ТО-1, ТО-2, СО):

Комплектация и описание газопоршневой электростанции 60 кВт (75 кВА) в островном режиме, с автоматическим включением и отключением, с возможностью одиночной работой в параллель с сетью и групповой параллельной работой в параллель с сетью:

1. Состав газопоршневого электроагрегата ГПУ-60, АГП-60, ЭГП-60 (АГ-60С-Т400-1Р) 1.2. Двигатель газовый ЯМЗ-236.Г оборудован: 1.2.1. Зарядным генератором и стартером; 1.2.2. Электронным регулятором частоты вращения двигателя (актуатор); 1.2.3. Ручным или автоматическим (электронным) регулированием соотношения воздуха и газа в топливной смеси по лямбда зонду; 1.2.4. Системой зажигания (свечи зажигания NGK или Bosch); 1.2.5. Топливной системой – газовая рампа (газовая линия); 1.2.6. Системой впуска воздуха – воздушный фильтр; 1.2.7. Заслонкой аварийного останова; 1.2.8. Клапаном – системой контроля загазованности; 1.2.9. Системой автоматического поддержания уровня масла в картере двигателя (бак 10 л.); 1.3. Генератор силовой синхронный: 1.3.1. «Linz Electrici» (Италия), Stamford «Cummins Inc» (Англия), «Leroy Somer» (Франция); 1.4. Система охлаждения: 1.4.1. водяным радиатором РВ-180; 1.4.2. система охлаждения масла с масляным радиатором; 1.5. Тосол в системе охлаждения двигателя; 1.6. Дизельное масло в системе смазки двигателя; 1.7. Комплект АКБ 6СТ-190 и соединительный кабель; 1.8. Зарядное устройство АКБ;

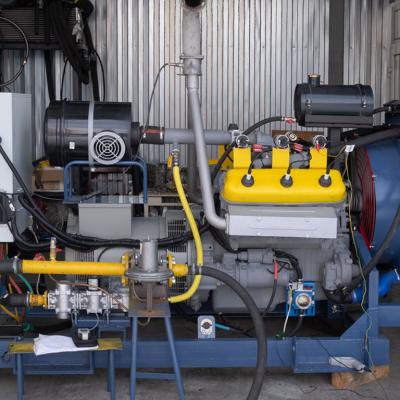

Газопоршневая электростанция АГ-60 ЯМЗ

2. Системы автоматики газопоршневой установки ГПУ-60, АГП-60, ЭГП-60 (АГ-60С-Т400-1Р/2Р) 2.1. Щит – пульт управления газовой электростанции 1-й степени автоматизации модели АГ-60С-Т400-1Р в режиме ручного запуска — островной режим при пропадании напряжения (для управления ГПЭС-60 необходимо присутствие оператора) – цифровой дисплей русифицированный на базе контроллера на базе многофункционального контроллера «Huegli Tech» Швейцария, InteliLite NT ComAp Чехия, «Lovato» Италия, «Motortech» Германия: 2.1.1. первая степень автоматизации – запуск станции по команде оператора с лицевой панели шкафа; 2.1.2. подключение и отключение нагрузки оператором; 2.1.3. измерение основных параметров двигателя: давления масла, температуры охлаждающей жидкости, уровня топлива в бке, напряжение батареи и зарядного генератора, частоту вращения вала генератора, время наработки станции; 2.1.4. измерение основных параметров генератора: напряжение, частота и сила тока; 2.1.5. включение аварийной сигнализации и останов (защита) электроагрегата по параметрам: перегрев охлаждающей жидкости, падение давления масла, низкий уровень топлива, неисправность зарядного генератора, перегрузке по току в цепях нагрузки, коротком замыкании в цепях нагрузки, выход параметров генератора за данные пределы установки, контроль обрыва ремня зарядного генератора. 2.2. Пульт – щит управления газовой электростанции модели АГ-60С-Т400-2Р 2-й степени автоматизации в автоматическом и островной режиме, со встроенным или внешним шкафом АВР — автоматический ввод резерва, системой автоматического запуска при пропадании напряжения, на базе контроллера «Huegli Tech» HT-GC-315 Швейцария, или InteliLite NT AMF 20/25 «ComAp» Чехия, «Lovato» Италия, «Motortech» Германия (цифровой дисплей русифицированный). Во время запуска и управления ГПУ-60.2 необходимо присутствие оператора. Устройство автоматического ввода резерва (АВР) предназначено для восстановления питания потребителей путем автоматического присоединения резервного источника питания при отключении рабочего источника питания, и автоматического восстановления основного питания при восстановлении рабочего источника питания:  2.2.1. автоматический запуск, предусматривает запуск после пропадания входной сети либо выхода напряжения за установленные пределы. ДЭС оснащен статическим зарядным устройством АКБ и подогревателем охлаждающей жидкости, питающимся от основной сети, и находящимся в режиме горячего резерва. После восстановления основной сети подаётся команда на блок коммутации нагрузки или переключения нагрузки на основную сеть, отключается и переводится в дежурный режим.  2.2.2. пульт управления АВР предназначен для контроля и управления электростанциями и обеспечивает следующие операции: запуск, останов, аварийная защита (путем ее останова) с сигнализацией причины аварийного состояния, контроль и индикацию параметров по данным датчиков: 2.2.2.1. линейных напряжений генератора, токов нагрузки генератора по каждой фазе, частоты тока генератора, активной мощности, напряжения аккумуляторной батареи, давления масла, температуры охлаждающий жидкости, уровня топлива, времени наработки, контроль обрыва датчиков температуры, давления, контроль обрыва ремня зарядного генератора.  3. Параллельная работа (синхронизация) газовой электростанции ГПУ-60, АГП-60, ЭГП-60 (АГ-60С-Т400-3Р) 3.1. Параллельная работа синхронных генераторов между собой и синхронизация с централизованной сетью, на базе контроллера «Huegli Tech» HT-GC-600 Швейцария, InteliLite NT ComAp Чехия, «Lovato» Италия, «Motortech» Германия: 3.1.1. под параллельной работой ГПУ 60 кВт понимается выработка электроэнергии двумя или более агрегатами на общую нагрузку и синхронизация с централизованной сетью. Условие для параллельной работы – это равенство частоты, напряжения, порядка чередования фаз и углов фазового сдвига на каждом ГПУ 60 кВт. Общая нагрузка при параллельной работе – синхронизации генераторных установок будет распределяться пропорционально их номинальным мощностям только в том случае, если их внешние характеристики, построенные с учетом изменения скорости вращения первичных двигателей ДВС (ГПД) в зависимости от относительного значения тока будут одинаковы. 3.1.2. параллельная работа газопоршневой электростанции с сетью обеспечивает увеличение общей мощности электростанции, повышает надежность энергоснабжения потребителей и позволяет лучше организовать обслуживание агрегатов. Электрические станции, в свою очередь, объединяют для параллельной работы в мощные энергосистемы, позволяющие наилучшим образом решать задачу производства и распределения электрической энергии. Таким образом, для синхронной машины, установленной на электрической станции или на каком-либо объекте, подключенном к энергосистеме, типичным является режим работы на сеть большой мощности, по сравнению с которой собственная мощность генератора является очень малой. В этом случае с большой степенью точности можно принять, что генератор работает параллельно с сетью бесконечно большой мощности т. е. напряжение сети Uc и ее частота fc являются постоянными, не зависящими от нагрузки данного генератора. 3.1.3. включение газового генератора на параллельную работу с сетью: в рассматриваемом режиме необходимо обеспечить возможно меньший бросок тока в момент присоединения генератора к сети. В противном случае возможны срабатывание защиты, поломка генератора или первичного двигателя.  3.1.4. В случае сбоя сети, отключения от сети, обратное подключение и синхронизация выполняется автоматически.

Газовый генератор ГПУ-60 ЯМЗ (контроллер ComAp)

4. Капот всепогодный газопоршневой электростанции ГПУ-60, АГП-60, ЭГП-60 (АГ-60С-Т400-1РП)  4.1. Погодозащитный капот газогенераторной установки (металлический всепогодный кожух): 4.1.1. металлический защитный кожух (капот), оборудованный неподвижными защитными жалюзи на проемах приточной и вытяжной вентиляции; 4.1.2. конструкция металлического кожуха и расположение дверей обеспечивают удобный доступ ко всем основным узлам дизельного генератора для их осмотра и сервисного технического обслуживания. Дверцы легко снимаются; 4.1.3. система газовыхлопа — газовыхлопной трубопровод дизеля с промышленным глушителем (уровень демпфирования шума 12 -15 дБА) с сильфоном и искрогасителем; 4.1.4. габариты ГПУ-60 в капоте (ДхШхВ) 2400 x 1150 x 1800 мм; 4.1.5. общий вес 1900 кг; 5. Кожух шумозащитный газопоршневой электростанции ГПУ-60, АГП-60, ЭГП-60 (АГ-60С-Т400-1РП-Ш) 5.1. Кожух шумоизоляционный газогенераторной установки: 5.1.1. усиленная цельнометаллическая конструкция стенок, пола и крыши; 5.1.2. транспортные рымы, расположенные на крыше, для перегрузки и транспортировки оборудования за верхнюю часть кожуха; 5.1.3. удобная конфигурация дверей, обеспечивающая доступ к основным узлам оборудования и облегчающая его ремонт и сервисное обслуживание; 5.1.4. увеличенная толщина металлических стенок и дверей для снижения шума; 5.1.5. акустический термостойкий материал в качестве шумоизолирующего материала внутреннего пространства кожуха; 5.1.6. глушитель, расположенный внутри кожуха; 5.1.7. теплоизолированный газовыхлопной трубопровод дизеля; 5.1.8. воздушные каналы для дополнительного снижения шума; 5.1.9. цвет RAL 5005 синий или согласно требованиям заказчика; 5.1.10. габариты ГПУ-60 в кожухе (ДхШхВ) 3300 х 1200 х 1800 мм; 5.1.11. общий вес 2000 кг; 6. Конструкция и описание утепленного контейнера газопоршневой электростанции ГПУ-60, АГП-60, ЭГП-60, БКГПЭА-60 (АГ-60С-Т400-1РН) 6.1. Утепленный блок-контейнер типа «Север» газогенераторной установки 60 кВт: 6.1.1. силовой металлический каркас (швеллер 120 мм, уголок 100х100 мм), стены выложены из утеплителей сэндвич-панелей толщиной до 100 мм, или металлический профлист 1,5 мм, пароизоляция, гидроизоляция, утеплитель базальтовая плита, потолок утеплен и обшит оцинкованным листом, пол утеплен и покрыт рифлёным листом толщиной 4 мм; 6.1.2. утепленный блок-контейнер северного исполнения предназначен специально для работы в экстремальных климатических условиях, так как конструкция и применяемый утеплитель обеспечивает эффективную эксплуатацию в диапазоне температур от -50°С до +50°С; 6.1.3. влажность: до 98% при + 25°С; 6.1.4. наклон относительно горизонтальной плоскости: до 10 градусов; 6.1.5. запылённость воздуха: до 0,01 г/м3; (до 0,5 г/м3; не более 3 часов); 6.1.6. звуковое давление не более 70 dBA; 6.1.7. степень огнестойкости: II, III, С1 согласно СНиП 2.01-85, СНиП 21.01-97; 6.1.8. пожарная категория: В2 (по НПБ 105-03); 6.1.9. снеговой район: IV, V (СНиП 2.01.07-85); 6.1.10. ветровой район: IV, V; 6.1.11. сейсмостойкость: до 9 баллов; 6.1.12. срок службы: не менее 20 лет; 6.1.13. основа блок-контейнера — силовой металлический каркас, обеспечивающий достаточную жесткость для транспортировки; 6.1.14. в верхней части боковых стоек и на основании расположены специальные рымы, позволяющие перемещать блок-контейнер; 6.1.15. стены и крыша контейнера изготовлены из сэндвич-панелей толщиной до 100 мм, или металлический профлист, пароизоляция, гидроизоляция, утеплитель базальтовая плита. Внутренний и наружный лист сэндвич-панелей выполнен из оцинкованной стали с порошковой окраской, а в качестве наполнителя используется прессованная базальтовая вата. Монолитная конструкция панелей, изготовленных в заводских условиях, обеспечивает прочность стен и крыши контейнера; 6.1.16. основанием контейнера служит сварная рама с днищем из металлического листа, способная выдерживать оборудование весом в несколько тонн; 6.1.17. все остальные элементы блок-контейнера (окна, двери, система обогрева, вентиляция и т.д.) выполняются в зависимости от цели его использования. Все системы, которыми оборудован блок-контейнер, спроектированы для обеспечения его правильной и безопасной эксплуатации; 6.1.18. температура внутри контейнера должна быть оптимальной для нормальной работы оборудования. В нем предусмотрена система вентиляции и вывода отработавших газов, а также система внутреннего обогрева; 6.1.19. внутреннее пространство контейнера оборудовано системой освещения, которая питается от аккумуляторных батарей или от внешней сети, если она есть на объекте; 6.1.20. блок-контейнер обязательно оборудуется пожарно-охранной сигнализацией, которая срабатывает при превышении допустимой температуры и при проникновении в контейнер посторонних лиц. 6.1.21. входная дверь; 6.1.22. люк ввода-вывода силовых и контрольных кабелей; 6.1.23. цвет RAL 5005 синий или согласно требованиям заказчика; 6.1.24. габариты ГПУ-60 в блок-контейнере (ДхШхВ) 4000 х 2350 х 2500 мм; 6.1.25. общий вес 4000 кг; 6.2. Оснащение контейнера газопоршневой электростанции ГПУ-60 БКИ, АГП-60 БКИ, ЭГП-60 БКИ, БКГПЭА-60 (АГ-60 БКИ) 6.2.1. Блок-контейнер типа «Север» газогенераторной установки 60 кВт оснащён следующими системами: 6.2.2. клапаны рабочей вентиляции для оттока и притока воздуха выполнены из алюминиевого профиля и имеют электропривод для автоматического срабатывания. Автоматическая система приточно-вытяжной вентиляции. Система приточно-вытяжной вентиляции на основе жалюзи с электроприводом. Технологическая система вентиляции обеспечивает вентиляцию, а также необходимый температурный режим при работе ГПЭС-60. Состоит из впускного и выпускного алюминиевого клапана с организованной герметизацией, электроприводов и наружных жалюзи обеспечивающих защиту клапана от механических повреждений. 6.2.3. Алгоритм управления клапанами: 6.2.3.1. при неработающей ГПЭС-60 впускной и выпускной клапаны закрыты. 6.2.3.2. после запуска ГПЭС-60 (появлении напряжения на выходе) выпускной и впускной клапан открываются. 6.2.3.3. при подаче сигнала «пожар» от системы пожарной сигнализации впускной и выпускной клапаны автоматически закрываются. 6.2.4. АСПТ – автоматическая система пожаротушения с порошковым исполнительным элементом типа «Буран-2,5»; 6.2.5. ОПС – система охранно-пожарной сигнализации с возможностью автоматического и ручного пожаротушения с применением модуля автоматического порошкового пожаротушения. Штатно в контейнере электростанции устанавливается охранно-пожарная сигнализация (12В) на основе пожарных дымовых оптико-электронных извещателей и пожарных ручных электроконтактныхизвещателях, магнитоконтактных и оптико-электронных охранных извещателей, с звуковым оповещателем, с охранно-пожарным световым извещателем над входной дверью; 6.2.6. огнетушители ОУ-2 – 2 шт. 6.2.7. ЩСН – щит (система) собственных нужд. Штатно освещение контейнера электростанции выполнено двумя настенными светильниками – 24 В, и двумя настенными светильниками – 220 В (работающими от основной сети либо от генераторной установки). Выключатель освещения находится внутри контейнера ; 6.2.8. масляный радиатор 1,5 кВт (для поддержания температурного режима в контейнере) – 2 шт. 6.2.9. система газовыхлопа контейнера для электростанции имеет компенсатор линейного растяжения, теплоизолированный трубопровод, предусмотрен быстрый демонтаж глушителей шума. 6.2.10. комплект аккумуляторных батарей АКБ 6СТ-190 (2 шт.). Предназначены для питания стартера первичного двигателя, системы пожарно-охранной сигнализации, а также системы рабочего и резервного освещения. 7. Документация газоэлектростанции ГПУ-60, АГП-60, ЭГП-60 (АГ-60С-Т400) 7.1. Комплект эксплуатационной документации: 7.1.1. паспорт двигателя; 7.1.2. паспорт синхронного генератора; 7.1.3. паспорт электроагрегата; 7.1.4. паспорт пульта управления; 7.1.5. руководство по эксплуатации электроагрегата; 7.1.6. руководство по эксплуатации двигателя; 7.1.7. руководство по эксплуатации синхронного генератора; 7.1.8. руководство по эксплуатации пульта управления; 7.1.9. сертификат на электроагрегат; 7.1.10. сертификат на контейнер; 8. Системы утилизации тепла газопоршневой электростанции ГПУ-60 (СУТ) KG-60, КГПУ-60 8.1. Состав блока СУТ для ГПУ 60 кВт: 8.1.1. Котел-утилизатор КУВИ; 8.1.2. Сборочные единицы байпасного газохода; 8.1.3. Клапан предохранительный 17с25нж Р=10.3кгс/см2; 8.1.4. Комплект жидкостных трубопроводов и арматуры; 8.1.5. Теплоизоляция блока-утилизации в оцинкованном кожухе; 8.1.6. Рама блока; 8.1.7. Подогреватель ПМКИ; 8.1.8. Комплект сборочных единиц жидкостного трубопровода; 8.1.9. Комплект вспомогательного оборудования арматуры и трубопроводов; 8.1.10.Клапан трехходовой регулирующий с эл. приводом ESBE; 8.1.11.Насос WILO; 8.1.12.Рама блока; 8.1.13.Система автоматики СУТ; 8.1.14.Глушитель: 8.1.14.1.Глушитель полностью выполнен из материала 08Х18Н10 (нержавейка) 8.1.14.2.Длина = 1400мм, ширина = 690мм, масса = 125кг. 8.1.14.3.Величина шумоглушения = 35дБА Условное обозначение газоэлектростанции ГПУ-60, АГП-60, ЭГП-60, АГ-60: АГ-60С-Т400-1Р (1РП, 1РП-Ш, 1РН): АГ – электроагрегат газопоршневой; 60 – номинальная мощность, кВт; С – стационарный; Т – трехфазный переменный ток; 400 – напряжение, В; 1-2-3 – степень автоматизации; Р – водовоздушная система охлаждения; П – капот; П-Ш – кожух шумозащитный Н – контейнер типа «Север»;

Предлагаемое к поставке оборудование новое отечественное, не бывшее в эксплуатации, невосстановленное, не снятое с производства. Оборудование соответствует стандартам качества, упаковки и маркировки. Качество товара подтверждается паспортом предприятия-изготовителя, всероссийскими сертификатами соответствия. Оборудование испытывается под нагрузкой, если необходимо, составляются соответствующие акты.

Газогенератор 60 кВт на дровах (ГГУ-60 на биотопливе)

Газогенератор 60 кВт на биотопливе

ГГУ-60 газогенератор работающий на биотопливе (далее — газген), номинальной мощностью 60 кВт, предназначен для выработки синтез-газа (пиролизного газа), который может использоваться как топливо в двигателе внутреннего сгорания и служит газопоршневой электростанцией для выработки электроэнергии, так и использования газа на технологические нужды (как топливо для отопительных котлов и различного технологического оборудования). Газогенератор 60 кВт (ГГУ-60) на биотопливе позволяет получать дешевую электроэнергию в тех регионах, где нет возможности провести линии электропередач, выполнить прокладку газопровода или затруднен подвоз газа в баллонах (видеоролик 1). Основной вид топлива для газогенератора ГГУ-60 древесные чурки размером 100- 200 мм, диаметром 60- 80 мм (альтернативное топливо: древесная щепа, древесные брикеты, пеллеты), оборудуя склад на проектном объекте, необходимо учитывать хранение запаса, но не более чем на 15 – 20 дней  Наиболее важным этапом является процесс подготовки сырья для обеспечения производства газа высокого качества в необходимом количестве. Основное требование к биомассе согласно спецификации содержание влаги не более 30% перед подачей в газогенераторную установку 60 кВт (ГГУ-60). Кроме сушки биомасса подвергается еще и сортировке. В качестве альтернативного топлива ГГУ-60 допускается использовать:
  • древесные брикеты длиной до 100-200 мм;
  • в качестве примеси к основному топливу в пропорции 85% / 15% можно добавлять древесные отходы с различными качественными параметрами (относительно влажности) и разной грануляции (обрезки, щепки, древесные отходы, образующиеся при деревообработке).
В реакторе газогенератора ГГУ-60 при контролируемых условиях образуется горючий газ, преимущественно монооксид углерода СО. Чтобы произвести электроэнергию, полученный топочный газ, очищается от пыли, смол, охлаждается и подвергается процессу сгорания в газовом двигателе внутреннего сгорания с выработкой электроэнергии электрогенератором. Для выработки 1 кВт/час электроэнергии необходимо около 1-1,2 кг биотоплива. При использовании газогенератора 60 кВт (ГГУ-60) для выработки газа на технологические нужды не требуется очистка пыли и смол и соответственно не требуется очистительное оборудование (циклоны, скрубберы, шламоотстойник, фильтр тонкой очистки, водоотделитель, градирня и.т.д). Газогенераторы обращенного типа действия ТПГ-4М — видеоролик 2 (газификатор, генератор синтез газа, ГазГен, газовый утилизатор биологических и бытовых отходов, теплогенератор, генератор древесного газа), предназначенные для переработки любых органических отходов в тепловую и электрическую энергии путём генерации и сжигания синтез-газа, получаемого из:
  • отходов лесопиления (горбыль, дрова, щепа, стружка и т.д.)
  • сельхоз. отходов (шелуха зерновых культур, солома, костра льна и т.д.)
  • отходов фермерских хозяйств (навоз, куриный помет и т.п.)
  • отходов мебельного/фанерного производства.
  • ТБО (твёрдых бытовых отход) органического происхождения
  • биологических, медицинских и подобных отходов
Технические параметры газогенератора 60 кВт (ГГУ-60) на древесных отходах:
  • Вид топлива: Деревянные чурки
  • Размер, мм: Минимум: ∅ — 60, длина 100, Максимум: ∅ — 80, длина –200
  • Содержание влаги, %: < 30
  • Номинальная производительность газа, м3/час: 1200-1500
  • Средняя теплотворная способность газа, ккал/м3: > 1,050
  • Максимальная потребляемая биомасса, тонн/час: 0,3
  • Температура газификации, °C: 700-800
  • КПД cистемы газификации, %: > 85
  • Температура газа при выходе из установки, °C: от 100 до 200
  • Способ подача биомассы: Вручную
  • Золоудаление: Переодическое
  • Охлаждение газа: Применяется система водяного охлаждения, система пылеудаления по принципу «водяной бани», сепаратор воды и легких фракций смолы и т.д.
  • Очистка газа: Применяются фильтры грубой и тонкой очистки
  • Запуск: Применяется вентилятор высокого давления
  • Обычный состав газа: CO — 19+3 %, H2 -18+2 %, CO2 — 8+3 % , CH4 — до 3 %, N2 – 50 %
При использовании газогенератора 60 кВт (ГГУ-60) для выработки газа на технологические нужды не требуется очистка пыли и смол и соответственно не требуется очистительное оборудование: циклон, фильтр рукавный, охладитель, фильтр тонкой очистки, и т.д. Для полностью автономной работы ,потребуется на объекте заказчика сеть, бензо или дизель-генератор для питания вентилятора розжига 1,5 квт., который работает только в момент запуска данной электростанции.   Перейти к спецификации на блок-контейнер ГПЭС-60

Варианты исполнения газовой электростанции (газовый генератор) мощностью 60 кВт:

Газопоршневая электростанция 60 кВт в блочно-контейнерном исполнении

Контейнерные газопоршневые электростанции 60 кВт, ГПУ-60, АГП-60, ЭГП-60, ГПЭС-60, АГ-60

 Газовые генераторы 60 кВт в блочно-модульном исполнении

Газовый генератор 60 кВт в блок-контейнере

 Газовый генератор 60 кВт (БКИ, СУТ)

газовая электростанция 60 квт, гпэс-60

Газопоршневая электростанция 60 кВт в капотном исполнении

Газовый генератор 60 кВт в кожухе

Газопоршневая установка 60 кВт (в кожухе)

электроагрегат газопоршневой 60 кВт, эгп-60
